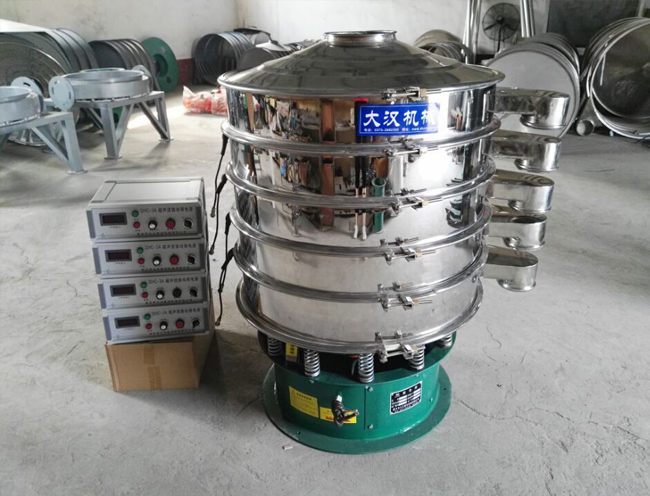

超聲波振動篩

超聲波振動篩概述:

超聲波振動篩加裝超聲波篩分系統，振頻高達3.6萬次/秒，過篩率增加50%-400%，可解決精細粉末堵網問題

DHC-3A超聲波振動篩是將220V、50Hz電能轉化為38KHz的高頻電能，輸入超聲波換能器，將其變成38KHz機械振動，從而達到篩分和清網的目地，使超微細粉篩分成為易事。該系統在傳統的振動篩基礎上在篩網上引入一個低振幅、高頻率的超聲振動波（機械波），以改善超微細粉體的篩分性能。特別適合搞附加值精細粉體的用戶使用。

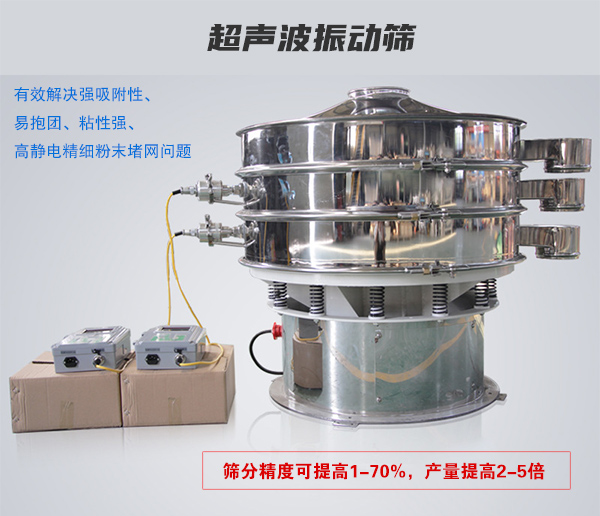

超聲波篩分系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的有效的解決方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。

超聲波振動篩中超聲波的作用

1、解決堵網：篩框在振動電機的作用下做三維運行的同時受到了一個來自換能器的高頻低振幅超聲振動波，使物料低空懸浮在篩面，使接觸篩網細小物料快速通過篩網，增加透網率，從而有效的解決物料堵網問題;

2、二次破碎：一些物料在受潮或摩擦產生靜電時會引起劇團的問題，在超聲波的作用下可以對聚團結塊的物料進行二次破碎，從而增加產量;

3、輕比重篩分：普通振動篩在篩分輕比重物料時容易出現物料逸散和篩分精度達不到，超聲波振動篩在超聲波的作用下降低了物料振動高度，保持物料和篩面的接觸，減少物料騰空現象，可有效的提高篩分精度和降低粉塵逸散問題。

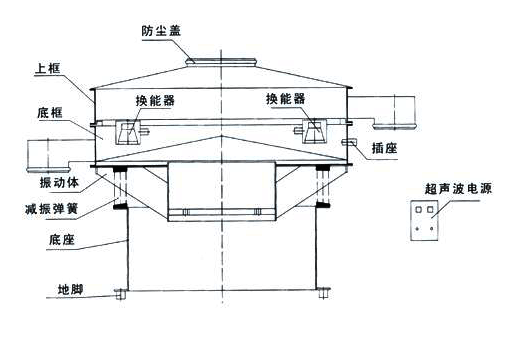

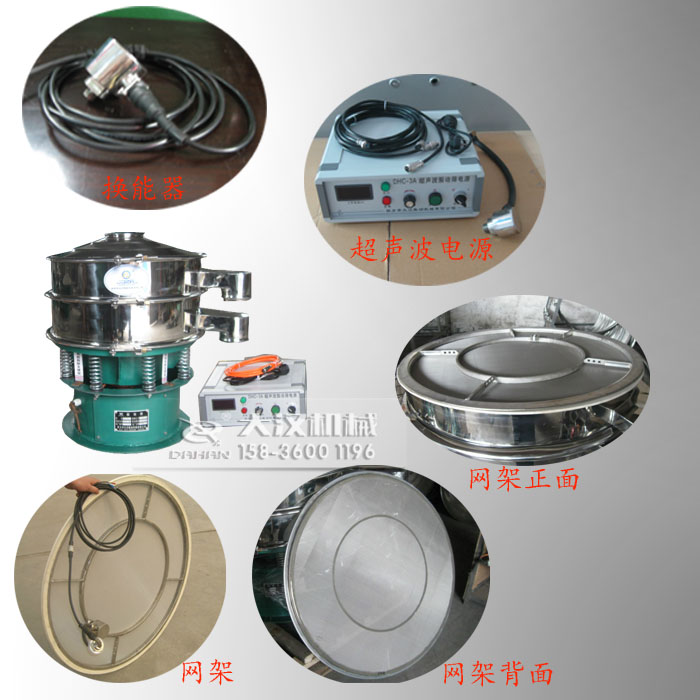

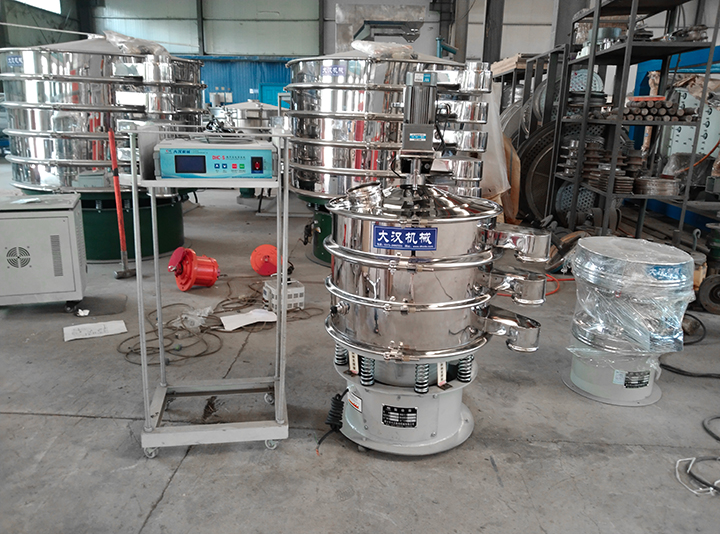

超聲波振動篩結構

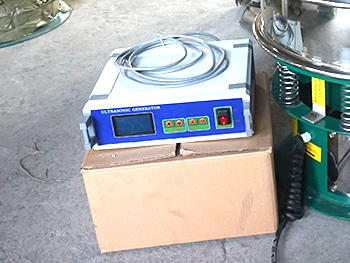

超聲波諧振電源：38KHz高頻大功率超聲波諧振電源。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蕩器發熱量低，工作狀態穩定。

高頻連接線： 超聲波振蕩器與超聲波諧振電源之間采用電纜連接。

連接器: 航空連接插件。

振蕩器: 高性能超聲波轉換器件。

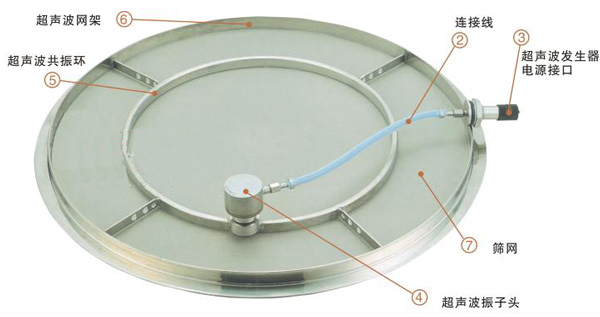

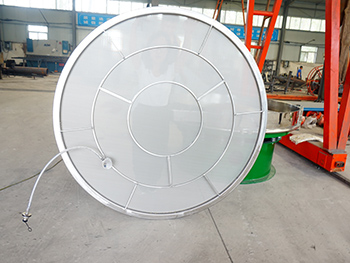

超聲波網架: 由外網架與共振環組成。

超聲波振動篩篩網: 適用于10目~635目。

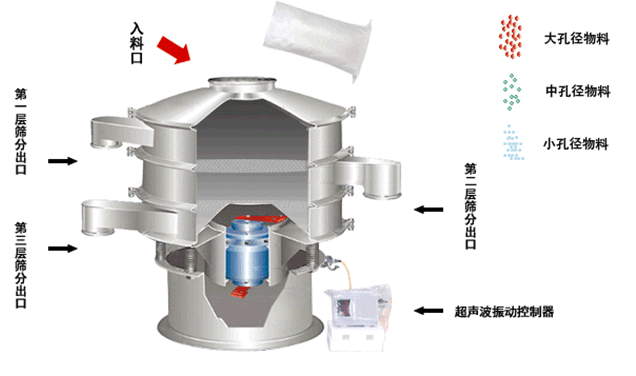

超聲波振動篩工作原理

超聲波振蕩篩電源產生的高頻電通過換能器轉換成高頻正弦形式的縱向震蕩波，這些震蕩波傳到共振器上使共振器產生共振，然后由共振器將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和精度。

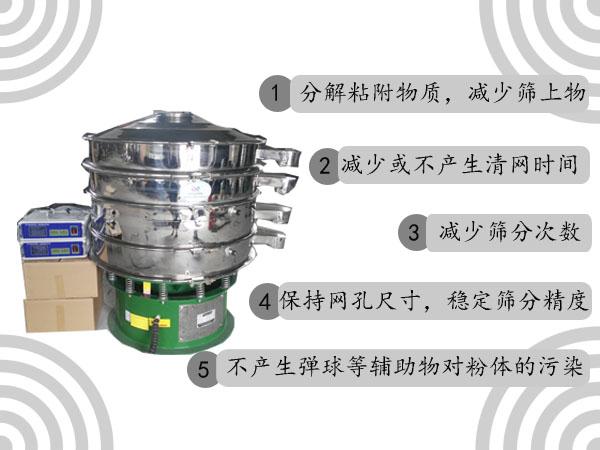

超聲波振動篩的特點

改善低密度粉在重力沉降中的平降（粉末與網口輕接觸）滑移效應，改善高密度金屬在網口滯留或楔入，改善帶靜電粉體的粘附效應，從而提高篩分效率和篩分質量。用篩分通過率表示，一般情況下比普通旋振篩增加通過率50%-400%。

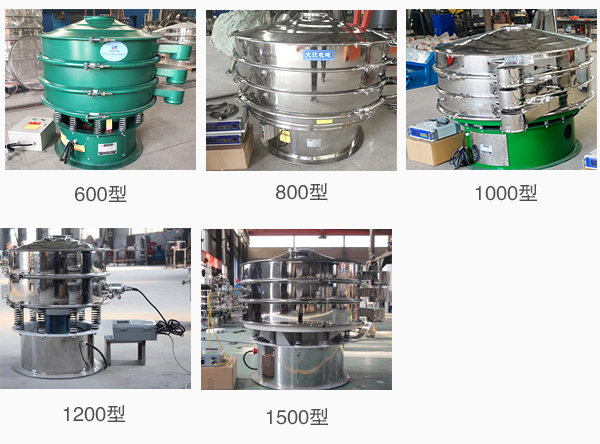

超聲波振動篩型號

超聲波振動篩型號有：直徑600型，800型，1000型，1200型，1500型。

超聲波振動篩特殊說明

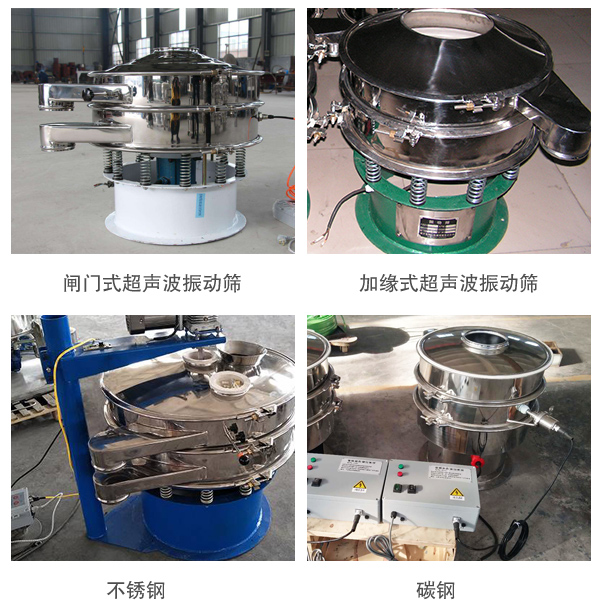

該該系列超聲波振動篩可為一層或多層設備。根據用戶需求不同可以分為：閘門式、加緣式等，制作材料多為不銹鋼和碳鋼。也可以根據客戶要求、物料的特性，來定做更合適篩機。

超聲波振動篩技術參數

型號	篩分直徑	篩分面積	篩網規格	電壓(v)	層數	功率 (kw)
DHC-400	Φ350	0.0907	80-600目	380	1-3	0.18
DHC-600	Φ550	0.2289				0.25
DHC-800	Φ750	0.4183				0.55
DHC-1000	Φ920	0.6359				0.75
DHC-1200	Φ1120	0.9499				1.1
DHC-1500	Φ1420	1.5386				1.5
DHC-1800	Φ1720	2.2687				2.2

超聲波振動篩與普通振動篩篩分效果對比：

型號（mm）	普通篩分機			超聲波振動篩
	測試物料	篩網	測試結果	網目	測試結果
Φ1000	碳化硅	500	無法篩分	500	1500KG/H
Φ1000	硬質合金鎢粉	600	15分鐘沒篩出細粉	600	30KG/H
Φ1000	維生素C粉	400	1KG/H	100	120-150KG/H
Φ500	花粉	400	15分鐘沒篩出細粉	400	15分鐘篩出20%細工可進行更細有效分級
	鎳粉、鈷粉	325	篩三次達到要求	400	篩一次達到要求
Φ450	釹鐵硼粉	300	30分鐘有32.2%篩余物	300	30分鐘有6.9%篩余物

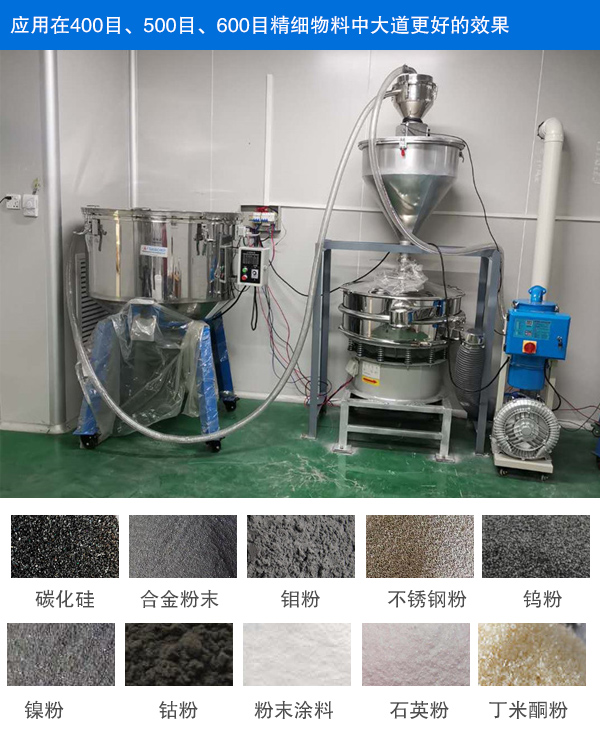

超聲波振動篩行業應用：

超聲波振動篩已成功應用在400目、500目、600目精細物料中大道更好的效果，目前應用于碳化硅、合金粉末、鉬粉、不銹鋼粉、鎢粉、鎳粉、鈷粉、粉末涂料、石英粉、丁米酮粉、麥芽粉、病毒唑、咖啡粉、電磁粉、負極材料、激光粉等領域。

改善低密度粉在重力沉降中的平降（粉末與網口輕接觸）、滑移效應，改善高密度金屬在網口的滯留或楔入，改善帶靜電粉體的粘附效應，從而提高篩分效率和篩分質量。用篩分通過率表示，一般情況下比不加超聲波系統的振動篩增加通過率50%—400%。
