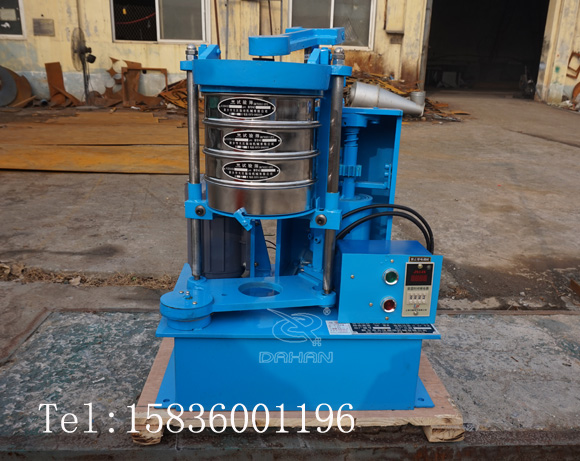

BZJ拍擊篩（拍擊式標準振篩機）又稱拍擊式
振動篩是實驗室的常用檢測儀器之一，是試驗篩檢測粒度的專用設備，結構主要由機座、篩具與傳動機構等部分組成，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。可配備專用夾具，即可裝夾ф200標準篩，又可夾裝ф75、ф100、ф150、ф200套篩，裝夾方便靈活，夾緊牢固，并能自動停機
BZJ-200拍擊式標準振篩機作用與原理
電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于標準試驗篩篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。

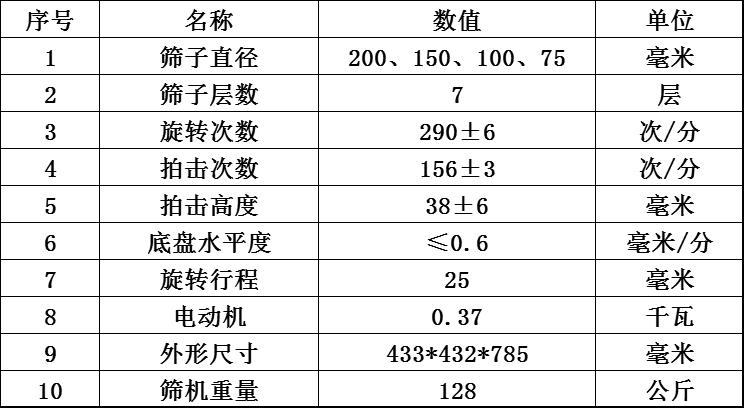

BZJ-200拍擊式標準振篩機主要技術參數
|
序號 |
名稱 |
數值 |
單位 |
|
1 |
篩子直徑 |
200、150、100、75 |
毫米 |
|
2 |
篩子層數 |
7 |
層 |
|
3 |
旋轉次數 |
290±6 |
次/分 |
|
4 |
拍擊次數 |
156±3 |
次/分 |
|
5 |
拍擊高度 |
38±6 |
毫米 |
|
6 |
底盤水平度 |
≤0.6 |
毫米/分 |
|
7 |
旋轉行程 |
25 |
毫米 |
|
8 |
電動機 |
0.37 |
千瓦 |
|
9 |
外形尺寸 |
433*432*785 |
毫米 |
|
10 |
篩機重量 |
128 |
公斤 |

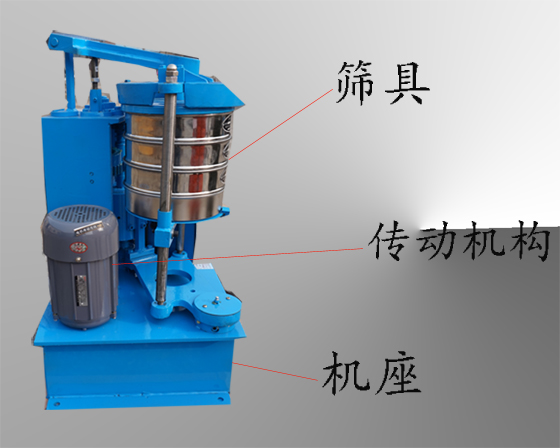

BZJ-200拍擊式標準振篩機主要結構
拍擊篩(拍擊式標準振篩機)又稱拍擊式振動篩是實驗室的常用檢測儀器之一，是試驗篩檢測粒度的專用設備，結構主要由機座、篩具與傳動機構等部分組成，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。廣泛應用與地質、冶金、化工、醫藥、國防等部門科研生產試驗室，對物料進行篩分檢測。
BZJ-200拍擊式標準振篩機安裝說明
裝篩格部分：作一次定位。把試驗篩在托盤上好放，調整到便于裝卸的位置，將絲桿下面的羅母擰緊。將Φ200試驗篩托盤兩側的頂絲擰緊。
潤滑部分：有人工潤滑和自動工潤滑兩種。 機體上部有4個注油孔，為人工定時注油。潤滑各摩擦件。 自動潤滑，向機座內注入一定高度的潤滑機油，當轉動軸轉動時，給油環把潤滑油送到 各個需要潤滑的位置。
在使用前注意給油箱加油，由于各個廠家生產的工藝不同，加油數量應該根據油窗位置情況而定。
自動停車裝置：由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±鍵即可。
接電源試機：電控盒上的線接入電源，開車前將拍塊下面的頂桿提起，看電動機的回轉方向與紅頭的指向是否相同，相同時方可放下頂桿。本機安裝在有地腳螺栓的水平基礎上，按電工規程 安裝電路與接地。接通電源開機前將拍塊下面的頂桿提起。電機的轉向與電機上的紅箭頭方向相同時方可將頂桿放下來。 機器換位置，換電源時都要這樣做。
