DBS-300型頂擊式標準振篩機

頂擊式標準振篩機簡介：

頂擊式標準振篩機又叫頂擊式篩分機，簡稱頂擊式振篩機和頂擊篩，規格有200mm和300mm兩種，頂擊式振篩機具有回轉和頂擊雙重運動，充分利用偏心原理使機器的平臺面發生有規律的震動和頂擊，代替了手工式篩分物料的優勢，具有時間精準、力度合理、頻率均勻、下料快、不易素的等優點，能定時控制振篩時間，符合建材、地質、交通、化工等行業有關測試規范的要求。

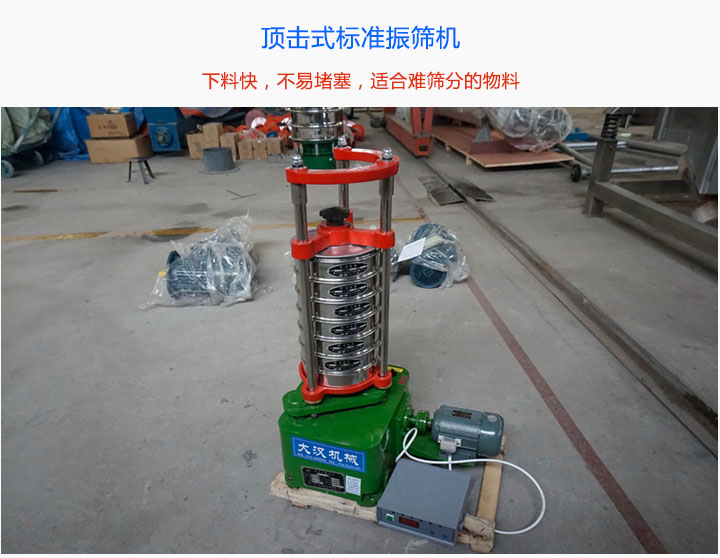

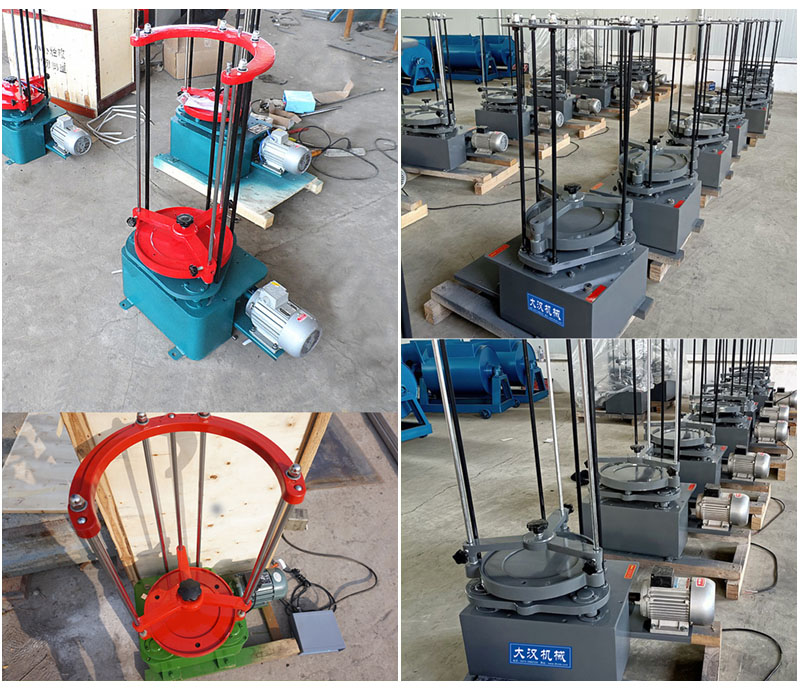

頂擊式標準振篩機圖片

頂擊式標準振篩機主要技術參數：

型號	名稱	單位	數值
01	篩子直徑	厘米	20
02	可配篩子層數	層	7
03	篩子孔徑	毫米	0-0.038
04	搖動次數	次/分	221
05	頂擊次數	次/分	147
06	回轉半徑	毫米	12.5
07	頂擊落距	毫米	10mm
08	電機功率	千瓦	0.38
09	電源電壓	伏	380
10	電機轉速	轉/分	2800
11	機器重量	公斤	120
12	外形尺寸	毫米	586*370*952

頂擊式標準振篩機工作原理:

頂擊式振篩機電機通過傳動軸將動力純滌給螺桿、螺輪及凸輪機構，從而使與其配合的偏心輪旋轉產生回轉運動，頂桿上下往復移動產生振擊運動，使得篩孔內的物料從上到小完成從粗到細的分離任務。

頂擊式振篩工作原理

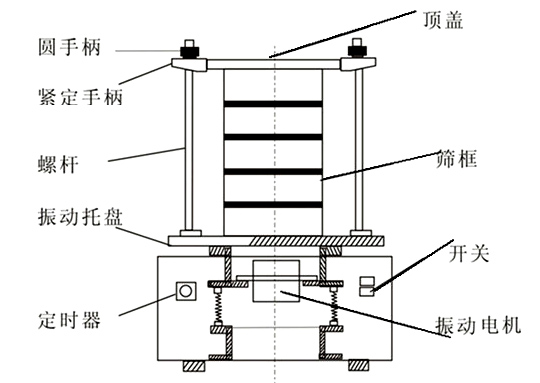

頂擊式標準振篩機主要結構:

頂擊式標準振篩主要由機座、篩具和傳動機構等部分組成。

1、回轉機構:裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等，作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

2、頂擊機構:在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉;由于上突軸與下凸輪軸之間的轉速差，有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動一百多次。

3、夾緊機構:當篩子等裝上機后，按順時針方向旋轉旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿(附件)插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的;反向旋轉旋鈕即可松下。

4、外形材料:鑄鐵底座，噴綠漆，鑄鐵臺面，固定鋼桿。

5、動力部件:帶電容電動機。

6、震動及頂擊部件:偏心輪，彈簧，擺盤軸，上突軸與下凸輪軸。

頂擊式振篩機使用范圍

頂擊式標準振篩機是試驗篩檢測粒度的專用設備，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。應用與地質、冶金、化工、醫藥等部門科研生產試驗室，對物料進行篩分檢測。

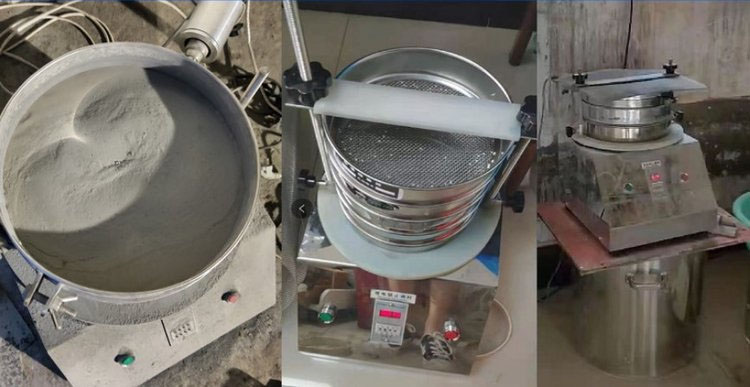

頂擊式標準振篩機客戶案例

頂擊式標準振篩機使用說明:

1、在安放分樣篩時，應按照篩孔大小順序疊放，同時另加一個篩子底盤。

2、將需要分析化驗的物料倒入上層的篩內蓋好篩蓋，然后安放再振篩機座內。

3、反時針旋轉夾篩盤上的提手柄，其內的頂桿軸夾緊支撐套，將整套分樣篩固緊。

4、將振篩機上的定時器旋鈕撥到篩分所需時間，打開電源開關，振篩機就會開始篩轉式工作。

5、初次工作時無上下震擊，因電機倒轉，請將電源線頭調換一下。

6、工作結束后關閉電源。

頂擊式標準振篩機安裝和保養:

1、為穩固振篩機，需用四個地腳螺絲固緊。

2、為保護機內件不受損壞，在使用錢將箱體面板上油尺頭取出，加機油3公斤。

3、每次篩分使用后，應揩凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，安放順序不能顛倒。

4、電機、機箱每年清洗一次，定時器二年加油一次，確保幾件的使用壽命，不使用時加防塵罩。
